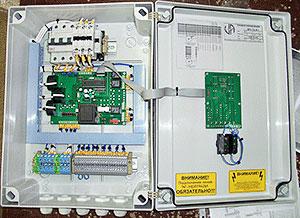

Прилад керування трьохфазним насосом SPX-18 кВт

SPX - прибор управления предназначен для автоматического управления и защиты от аварийных режимов одного насоса с трехфазным асинхронным двигателем, работающего в следующих системах:

   - водоснабжения из скважин и колодцев;
   - повышения давления;
   - циркуляции;
   - дренажа и отвода стоков.

Функции прибора управления:

• Ручное и автоматическое управление насосным агрегатом;

• Просмотр текущего усредненного значения тока, просмотр текущих значений тока по каждой фазе при работе агрегата;

• Просмотр и настройка состояния дискретных входов, задержки пуска при подаче питающего напряжения, задержки включения насосного агрегата;

• Настраиваемые времена обработки входов;

• Журнал наработки прибора, насоса и журнал аварии;

• Просмотр значений токов последнего аварийного отключения по каждой фазе;

• Индикация состояния датчиков уровня, контроль ошибочного срабатывания датчиков;

• Контроль пропадания, чередования фаз;

• Отключение при коротких замыканиях в цепи нагрузки;

• Настраиваемая электронная защита электродвигателя от токовой перегрузки;

• Электронная защита насоса от работы в режиме «сухого хода» по низкому значению тока и по сигналу поплавкового или электродного датчика;

• Контроль температурного датчика (WSK), встроенного в обмотку ЭД насоса;

• Возможность подключения датчика-реле перепада давления;

• Контроль изоляции электродвигателя;

• Настраиваемое время переключения контакторов при пуске по схеме «звезда-треугольник»;

• Индикация аварийного состояния насоса с указанием кода неисправности;

• Автоматический пятикратный перезапуск насоса после аварийного отключения по току;

• Возможность настройки автоматического перезапуска после аварийного выключения по WSK;

• Выход дистанционного сигнала «АВАРИЯ» (реле);

• Выход дистанционного сигнала «ПЕРЕЛИВ» (реле) / реле управления насосом второго подъема (ПОМПА);

• Возможность мониторинга и управления по протоколу modbus ASCII;

• Возможность изготовления приборов управления со следующими схемами пуска электродвигателя насоса: 1) прямой; 2) звезда-треугольник; 3) плавный;

• Управление и защита насоса до токов 200 А.

Основные технические характеристики
