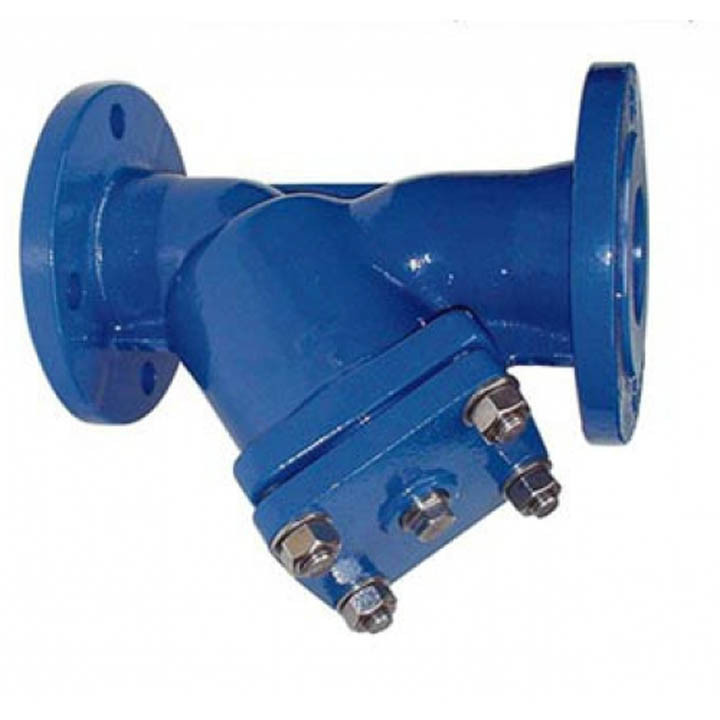

Фільтр фланцевий осадовий

Технічні дані

• Діапазон номінальних діаметрів 40 - 150 мм
• Максимальна температура 150 З
• Максимальний тиск 1,6 МПа
• Тип приєднання ГОСТ 12820-80

Матеріали

• Корпус і кришка сірий чавун
• Сітка нержавіюча сталь
• Прокладка між корпусом і кришкою EPDM

Область застосування

Фільтр осадовий фланцевий розроблений для систем опалення та водопостачання. Як робоче середовище для фільтра грубої очистки води може використовуватися вода і неагресивні рідини.

Установка

Фільтр осадовий фланцевий може встановлюватися в горизонтальний, вертикальний або похилий трубопроводи таким чином, щоб напрямок потоку рідини відповідало стрілкою на корпусі сітчастого фільтра, а його виступаюча частина була зорієнтована вниз.

Габаритні розміри

Оптимальный вариант очистить поток рабочей среды от посторонних частиц, способных нарушить работу системы или даже повредить ее – использовать фильтр сетчатый фланцевый. Сетчатая заслонка расположения под углом к рабочему потоку, позволяет фланцевому фильтру оказывать минимально сопротивление движению рабочей среды, при этом отфильтрованные частицы оседают в небольшом углублении и также не препятствуют ходу воды. Используя данную арматуру можно продлить срок службы трубопроводной системы, насосов, компрессоров, счетчиков.

Використовувати сітчастий фільтр фланцевий можна для очищення систем тепло і водопостачання. Арматура також прекрасно справляється з очищенням водяної пари. Установка проводиться на трубопроводи будь-якої спрямованості відповідно руху робочого середовища і спрямовуючої стрілки, розташованої на корпусі фільтра. Виступаюча частина приладу повинна бути спрямована вниз.

Матеріали виготовлення арматури: чавун, нержавіюча сталь і EPDM прокладка між корпусом і кришкою.
