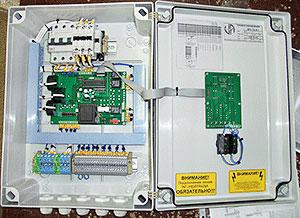

SPX - прибор управления предназначен для автоматического управления и защиты от аварийных режимов одного насоса с трехфазным асинхронным двигателем, работающего в следующих системах:
- водоснабжения из скважин и колодцев;
- повышения давления;
- циркуляции;
- дренажа и отвода стоков.
Функции прибора управления:
• Ручное и автоматическое управление насосным агрегатом;
• Просмотр текущего усредненного значения тока, просмотр текущих значений тока по каждой фазе при работе агрегата;
• Просмотр и настройка состояния дискретных входов, задержки пуска при подаче питающего напряжения, задержки включения насосного агрегата;
• Настраиваемые времена обработки входов;
• Журнал наработки прибора, насоса и журнал аварии;
• Просмотр значений токов последнего аварийного отключения по каждой фазе;
• Индикация состояния датчиков уровня, контроль ошибочного срабатывания датчиков;
• Контроль пропадания, чередования фаз;
• Отключение при коротких замыканиях в цепи нагрузки;
• Настраиваемая электронная защита электродвигателя от токовой перегрузки;
• Электронная защита насоса от работы в режиме «сухого хода» по низкому значению тока и по сигналу поплавкового или электродного датчика;
• Контроль температурного датчика (WSK), встроенного в обмотку ЭД насоса;
• Возможность подключения датчика-реле перепада давления;
• Контроль изоляции электродвигателя;
• Настраиваемое время переключения контакторов при пуске по схеме «звезда-треугольник»;
• Индикация аварийного состояния насоса с указанием кода неисправности;
• Автоматический пятикратный перезапуск насоса после аварийного отключения по току;
• Возможность настройки автоматического перезапуска после аварийного выключения по WSK;
• Выход дистанционного сигнала «АВАРИЯ» (реле);
• Выход дистанционного сигнала «ПЕРЕЛИВ» (реле) / реле управления насосом второго подъема (ПОМПА);
• Возможность мониторинга и управления по протоколу modbus ASCII;
• Возможность изготовления приборов управления со следующими схемами пуска электродвигателя насоса: 1) прямой; 2) звезда-треугольник; 3) плавный;
• Управление и защита насоса до токов 200 А.
Основные технические характеристики
Наименование характеристики |
Значение |
Напряжение питания |
380 В |
Тип питающей сети |
Промышленная сеть 3L+1N+PE |
Предельно допустимое отклонение напряжения питания |
±10% |
Частота питающей сети |
50Гц |
Макс. кратковременная асимметрия питающей сети |
±3% |
Число коммутаций входного питания |
Не более 2 раз в минуту |
Условия окружающей среды в соответствии с требованием стандарта |
EN60664-1 |
Ток датчиков |
0,012А; 12В; 50Гц |
Категория по перенапряжению |
III |
Тип защиты корпуса, IP, ГОСТ 14254-96 |
54 |
Место установки |
Помещение |
Диапазон рабочих температур (внешнее воздействие) |
+5...+40оС 1 |
Влажность воздуха |
85% без конденсации |
Мощность встроенного нагревателя |
опционально |
Тип встроенного датчика температуры (термостата) |
опционально |
Наличие принудительной вентиляции |
опционально |
- Ціна: 12 700 ₴
