Особливості/переваги
- Інтуїтивне керування завдяки налаштуванню для конкретного застосування за допомогою Setup Guide в комбінації з новим дисплеєм і кнопкою керування з технологією зеленої кнопки.
- Максимальна енергоефективність завдяки взаємодії оптимізованих та інноваційних енергоощадних функцій (напр., No-Flow Stop).
- Оптимальна ефективність системи завдяки інноваційним інтелектуальним функціям регулювання, як, наприклад, Dynamic Adapt plus, Multi-Flow Adaptation, T-const. та T-const.
- Найсучасніші комунікаційні інтерфейси (наприклад, Bluetooth) для під'єднання до мобільних кінцевих пристроїв та прямого об'єднання у мережу за допомогою Wilo Net для управління декількома насосами.
- Максимально комфортна установка електрообладнання завдяки оглядовій і великій клемній коробці, а також оптимізованому Wilo-Connector.
Технологія майбутнього для сучасних систем.

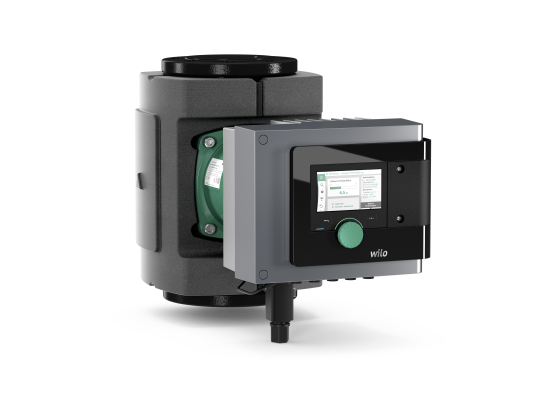

З оптимізованими та інноваційними функціями енергозбереження насос Wilo-Stratos MAXO встановлює нові стандарти енергоефективності для комерційних систем HVAC (опалення, вентиляція та кондиціонування повітря) і систем питної води. До того ж відмінна зручність користування робить обслуговування пробачимо як ніколи.
Конструкція
Розумний циркуляційний насос з мокрою ротором для різьбового або фланцевого з'єднання єднання, ЄС-двигун із вмонтованим електронним регулюванням потужності.
Застосування
Системи водяного опалення, установки кондиціонування, закриті системи охолодження та промислові циркуляційні системи.
Спорядження/функціонування
Галузі застосування
Завдяки точному налаштуванню способу керування для відповідного, орієнтованого на установку застосування (напр., нагрівальний прилад, підлогове опалення, стельове охолодження) насос дозволяє експлуатацію з максимальної ефективністю установки.
Опалення
- Нагрівальний прилад
- Підлогове опалення
- Стельове опалення
- Повітропідігрівник
- Гідравлічна стрілка
- теплообмінника
Охолодження
- Стельове охолодження
- Підлогове охолодження
- Прилади для кондиціювання повітря
- Гідравлічна стрілка
- теплообмінника
Комбіноване опалення та охолодження
- Автоматичне перемикання
В залежності від подібного застосування у розпорядження надаються наступні спосібі керування:
Спосібі керування
- Постійне число обертів (режим керування)
- Δp-c для постійного диференціального тиску
- Δp-v для змінного диференціального тиску
- Dynamic Adapt plus для безперервного (динамічного) підлаштування подачі під поточні потреби
- T-const. для постійного регулювання температури
- ΔT для регулювання диференціальної температури
- Константа Q для постійного регулювання подачі
- Multi-Flow Adaptation: Розрахунок сумарної подачі живильної насоса для відповідного постачання вторинних насосів в гребінках опалювальних контурів
- Визначене користувачем PID-регулювання
Опціональні функції
- Q-Limitmax. для обмеження максимальної подачі
- Q-Limitmin. для обмеження мінімальної подачі
- No-Flow Stop (вимкнення за відсутності потоку)
- Автоматичний знижений режим роботи
- Регулювання поганих точок (Δp-c регулювання із зовнішнім давачем дійсних значень)
- Змінний градієнт робочої лінії Δp-v
Ручні налаштування
- Вибір галузі застосування за допомогою Setup Guide
- Налаштування відповідних робочих параметрів
- Номінальна робоча точка: безпосереднє введення розрахункової робочої точки для Δp-v
- Індикація стану
- Налаштування та скидання лічильника кількості енергії (тепло та охолодження)
- Функція видалення повітря насоса
- Система блокування кнопок блокування налаштувань
- Функція для скидання на заводські налаштування або на збережені точки відновлення (комплект параметрів)
- Налаштування параметрів аналогових входів
- Налаштування параметрів бінарних входів
- Налаштування параметрів релейних виходів
- Функція здвоєного насоса (для 2 одинарних насосів, які мають працювати як здвоєний насос)
Автоматичні функції
- Оптимізоване за потребами регулювання потужності для ефективної експлуатації залежно від режиму роботи
- Розпізнавання зниженого режиму роботи
- Вимкнення у разі розпізнавання відсутності потоку (No-Flow Stop)
- Плавний пуск
- Автоматичні програми усунення помилок (наприклад, функція розблокування)
- Перемикання режиму нагрівання та охолодження
- Повний захист двигуна з вмонтованою електронною системою розімкнення
Зовнішні керувальні заходь та їхнє функціонування
- 2 аналогових входи:
- Типи сигналізації: 0-10 В, 2-10 В, 0-20 мА, 4-20 мА, РТ1000
- Застосування: Дистанційне налаштування заданого значення для шкірного способу керування (окрім Multi-Flow Adaptation), сенсорні входи для температури, перепаду тиску або вільний давач у визначеному користувачем PID-режимі
- 2 цифрових входи:
- Для безпотенційних керувальних виходів або вімікачів
- Функції з можливістю налаштування:
- Ext. OFF
- Ext. MIN
- Ext. MAX
- РУЧНИЙ (GLT ВИМК.)
- Система блокування кнопок
- Перемикання режиму нагрівання та охолодження
Wilo Net для керування здвоєним насосом з двох одинарних насосів, зв'язку між декількома насосами й дистанційного налаштування насосів через шлюз
Функції сигналізації та індикації
- Статус дисплея — індикатор робочого стану:
- Задане значення
- Дійсна висота подачі
- Дійсна подача
- Споживана потужність
- Споживання електроенергії
- Температури
- Світлодіод індикації стану: Безпомилкова експлуатація (зелений світлодіод), комунікація насосів (синій світлодіод)
- Статус дисплея — індикація помилки (червоний дисплей):
- Коди помилок та опис помилок повним текстом
- Заходь із зупинення
- Статус дисплея — індикація попередження (жовтий дисплей):
- Коді попереджень і опис попередження з повним текстом
- Заходь із зупинення
- Статус дисплея — індикація процесу (синій дисплей):
- Вентиляція насоса
- Оновлення процесу
- Статус дисплея — комунікація з BMS (синій дисплей):
- Базова інформація щодо активних параметрів BMS (швидкість передачі даних, адреси...)
- Узагальнений сигнал про несправності SSM (безпотенційний перемикальний контакт)
- Узагальнений сигнал про роботу SBM (безпотенційний замикальний контакт)
Обмін даними
- Інтерфейс Bluetooth для бездротового обміну даними, а також дистанційного керування насосом за допомогою смартфона або планшета.
- Послідовний цифровий інтерфейс Modbus RTU для під'єднання до системи автоматизації споруди через систему шин RS485 (можливо за допомогою модуля CIF Wilo Modbus RTU).
- Послідовний цифровий інтерфейс BACnet MS/TP для під'єднання до системи автоматизації споруди через систему шин RS485 (можливо за допомогою модуля CIF Wilo BACnet MS/TP).
- Послідовний цифровий інтерфейс LON для під'єднання до системи автоматизації споруди через систему шин LONWorks (можливо за допомогою модуля CIF Wilo LON ).
- Послідовний цифровий інтерфейс PLR для під'єднання до системи автоматизації споруди через спеціальні модулі зв'язку (можливо за допомогою модуля CIF Wilo PLR).
Керування здвоєним насосом (здвоєний насос або два одинарних насоси)
- Режим роботи "головний-резервний" (автоматичне перемикання насосів за сигналом про несправність/за годиною)
- Режим паралельної роботи (оптимізоване за ККД увімкнення і вимкнення насоса з піковим навантаженням)
Спорядження
- Для насосів із фланцевим з'єднання єднанням: фланцеві виконання
- Стандартний виконання для насосів від DN 32 до DN 65: комбінований фланець PN 6/10 (фланець PN 16 відповідно до EN 1092-2) для зустрічних фланців PN 6 та PN 16
- Стандартний виконання для насосів DN 80/DN 100: фланець PN 6 (розрахований PN 16 відповідно до EN 1092-2) для зустрічного фланця PN 6
- Спеціальне виконання для насосів DN 32 - DN 100: фланець PN 16 (відповідно до EN 1092-2) для зустрічного фланця PN 16
- Численні інтегровані інтерфейси зв'язку та гніздо для додаткового використання модулів CIF
- 5 вводів кабелю для під'єднання інтерфейсів зв'язку
- Інтерфейс Bluetooth
- Графічний дисплей з високою роздільною здатністю з зеленою кнопкою та 2 клавішами
- Зручна клемна коробка
- Вмонтовані температурні давачі
- Серійна теплоізоляція для систем опалення
- Електричне швидке з'єднання єднання з оптимізованим Wilo-Connector для енергопостачання
Технічні характеристики
- Допустимий діапазон температур від -10 °C до +110 °C
- Під'єднання до мережі 1~230 В, 50/60 Гц
- Клас захисту IPX4D
- Різьбове або фланцеве з'єднання єднання (залежно від типу) від Rp 1 до DN 100
- Макс. робочий тиск для стандартного виконання: 6/10 бар або 6 бар (спеціальне виконання: 10 бар або 16 бар)
- Клас ізоляції: F
- Випромінення перешкод згідно з EN 61800-3:2004+A1:2012/житлові приміщення (C1)
- Стійкість до перешкод згідно з EN 61800-3:2004+A1:2012/продажа приміщення (C2)
Матеріали
- Корпус насоса: сірий чавун з KTL-покриттям
- Теплоізоляція: поліпропілен
- Вал: Нержавіюча сталь
- Підшипник: графіт
- Робоче колесо: Синтетичний матеріал
Опис/конструкція
- Розумний циркуляційний насос із мокрою ротором з ЄС-двигуном і вмонтованим електронним регулюванням потужності
- Технологія зеленої кнопки та графічний дисплей
- Захист двигуна за допомогою електронної системи розімкнення
- Штекерне з'єднання єднання для розширення функцій з опційним модулем CIF для під'єднання до системи автоматизації будинку
- Робоче колесо з об'єднання ємними вигнутими лопатями та гільзою з композитного волокнистого матеріалу
- Ціна: 16 010 ₴
